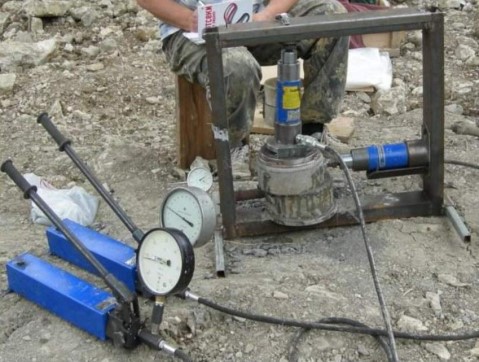

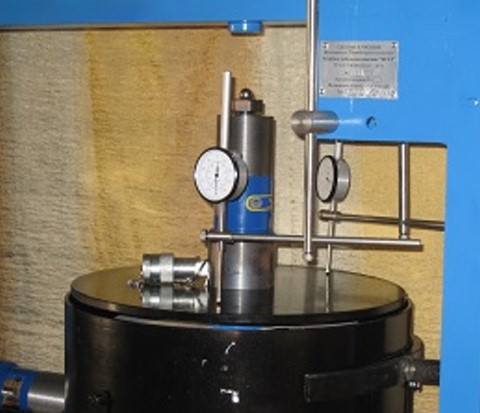

Мобильная сдвиговая установка для испытания грунтов МСУ-2

Сдвиговая установка позволяет проводить испытания самого разного грунта - от связного глинистого до крупнообломочного и песчаного - по схемам быстрого и медленного, консолидированного и неконсолидированного сдвига.

Есть некоторые ограничения - пробы целиков грунта на срез можно делать для состояния грунтов:

• «плашка по плашке».
• природного сложения с замачиванием до абсолютного водонасыщения;
• природного сложения и природной влажности;

Для испытания грунта с нарушенным сложением существует возможность подготавливать образцы необходимой влажности и плотности.

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Мобильная сдвиговая установка предназначена для испытаний грунта на срез для определения его прочности. С помощью аппарата возможно проводить испытания как дисперсных связных глинистых грунтов, песчаных и несвязных крупнообломочных почв, так и полускальные типы почвы. При выборе других (дополнительных) областей использования, нужно следовать указаниям настоящих тех. условий.

ЭКСПЛУАТАЦИЯ

При приёме сдвиговой установки нужно проверить ее комплектацию, осмотреть детали, включить прибор. Установка должна использоваться в соответствии с эксплуатационными требованиями, условия перевозки и содержания определяются ТУ 4317-00190153351-2011. Во время установки и использования оборудования для испытания грунтов нужно неукоснительно соблюдать предписания эксплуатационных документов. Основные требования к полевому испытанию, подготовке площадки и выработки должны соответствовать ГОСТу 30672. При использовании сдвигового прибора не нужно допускать повреждений, ударов по установке, изменений рабочего положения. Обслуживать прибор МСУ-2 должен квалифицированный персонал, с опытом работы с подобной техникой или прошедший необходимое обучение.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Полевые испытания почв и различных грунтов на срез сдвиговой установкой МСУ-2 регулируются и соответствуют ГОСТу 20276, который регулирует общие требования к установке, порядок подготовительного этапа и проведения испытаний, методы обработки полученных данных.

Испытания грунтов на МСУ-2 возможно делать для следующих состояний почвы: природной влажности и природного сложения; природного сложения с замачиванием до абсолютного насыщения; намывных и насыпных грунтов вне зависимости от влажности. Для испытания почв нарушенного сложения, возможно, подготавливать образцы определённой влажности и плотности.

Сдвиговая установка МСУ-2 допускает аппаратную возможность испытания монолитов грунтов с диаметром обоймы менее 400,00 мм. Испытания почв с разными диаметрами (40,00 мм, 70,00 мм, 135,00 мм, 208,00 мм, 277,00 мм, 400,00 мм) сдвиговых колец показали идентичность итогов испытаний на однородных почвах (которые не содержат обломочные материалы) начиная с диаметра в 208,00 мм и дальше. Это даёт возможность разработчикам (Куринов М.Б., Иванов В.И., Широков В.Н., Меньшиков В.А.) установки рекомендовать сдвиговые кольца диаметром 273,00 мм на однородных почвах. При наличии неоднородностей нужно руководствоваться соотношением их диаметра к диаметру обоймы. Соотношение не должно быть более чем 1/10. Таким образом, разработчики прибора для испытания грунтов рекомендуют ее применение в крупнообломочных почвах с диаметром обломков не более 30,00 мм (для колец площадью 535,00 см2) и 40,00 мм (для колец площадью 1250,00 см2).

До начала испытаний на площадке, специалисты производят выработку, чтобы составить характеристики геологического разреза, выделить инженерно-геологических элементы, выявить основные физические (влажность, плотность) и физико-химические св-ва (пределы пластичности) грунта. После установки цифр основных характеристик почвы, которые регламентируют испытания грунта и получения техзадания, которое определяет нюансы проведения испытания грунтов, выбирается схема определения характеристик прочности. Испытания производятся консолидированными и неконсолидированными срезами, согласно требованиям ГОСТа 20276-2012. Затем отбираются монолиты в разрезные кольца согласно ГОСТу 12071-84.

Значение сопротивления грунта срезу необходимо определять не меньше чем при трех разных значениях нормального давления на монолиты, которые отбираются из одного и того же инженерно-геологического эл-та.

Для испытаний грунтов неконсолидированным срезом скорость задания нагрузок необходимо выставлять в промежутке 5-20 мм/мин.

Испытание грунта признается законченным, если образец мгновенно разрушится или деформация среза для колец в 400,00 мм составит 50,00 мм, а для колец в 277,00 мм она составит 30,00 мм. После испытаний, специалисты подробно описывают плоскость среза, отбирают образцы на замер естественной влажности почвы в плоскости среза. При испытаниях грунта консолидированными срезами, следует руководствоваться ГОСТом 20276-2012.

Ступени нагрузок, время среза, предварительное уплотнение образцов, временная стабилизация, определяются особенностями состояния и состава грунтов, которые нужно учитывать при испытаниях. После испытаний грунтов, обработку результатов и то, как они должны быть представлены, определяет ГОСТ 20522-96 и требования заказчика, которые отражены в техзадании.

Комплект оборудования и приборов для испытания грунта штампом в буровых скважинах в соответствии с ГОСТ 20276-2012

Типы штампов:
III – с плоской подошвой площадью 600 см²;
IIIа – с плоской подошвой площадью 600 см² и встроенным зачистным устройством; IV –винтовой штамп площадью 600 см².

Устройство:
- устройство для создания и изменения нагрузки на штамп;
- анкерное устройство (для установок без грузовой платформы);
- устройство для измерения осадок штампа (прогибомеры, датчики перемещений);
- зачиститель забоя скважины.

Комплект штампового оборудования (штамп III типа по ГОСТ 20276-99)
1. Насос гидравлический тип НПГ-7020 - 1шт.
2. Домкрат тип ДУ 10 П 100 - 1шт.
3. Манометр образцовый: МО-11203-0-250 - 1шт.
4. Индикаторы тип ИЧ-50 - 3шт.
5. Рукав высокого давления тип РВД -2000 с БРСН - 1шт.
6. Опорная рама - 1шт
7. Реперная система - 1шт
8. Штамп S =600 см² - 1 шт.
9. Колонна передачи давления на штамп:
     L-2м - 2шт.
     L-1,5м - 2шт
     L-1,0 - 2шт
     L-0,75 - 1шт
     L-0,5 - 1шт
10. Зачиститель забоя d-300мм - 1шт
11. Адаптер к манометру - 1шт.
12. Паспорта гидравлического оборудования и измерительных приборов с поверкой.
